SEM走査型電子顕微鏡

走査型電子顕微鏡

走査型電子顕微鏡（Scanning Electron Microscope, SEM）、または走査型電子顕微鏡と呼ばれる，高エネルギー電子ビームを使用して試料表面をスキャンし、電子と材料の相互作用によって生成される信号を利用して画像を形成する高解像度顕微分析技術です。従来の光学顕微鏡と比較して、SEMはより高い解像度と深度を提供し、研究者がナノからマイクロスケールの材料表面の形状や構造的特徴を明確に観察できるようにします。

SEM技術の原理

高解像度マイクロ構造観察と材料微小領域分析技術

SEM操作中、電子銃は高エネルギー電子ビームを生成し、電磁レンズで焦点を合わせた後、試料表面をスキャンします。電子ビームが試料原子と相互作用する際、二次電子（Secondary Electron, SE）、背面散乱電子（Backscattered Electron, BSE）、および特性X線など、さまざまな信号が生成されます。これらの信号を異なる検出器を通じて収集し変換することで、高解像度かつ高コントラストの画像を構築し、試料の表面形状、構造特性、および材料の違いを観察するために使用されます。

材料成分分析能力をさらに向上させるために、SEMは通常エネルギー分散型X線分析装置（Energy Dispersive Spectroscopy, EDS）と組み合わせて使用され、微小領域の元素分析を行い、材料成分の定性および半定量情報を提供します。また、点分析、線スキャン、元素分布図（Elemental Mapping）を行い、材料の組成、異物の起源、および汚染物質の成分を判断するのに役立ちます。エネルギー分散型X線分析装置は、エネルギー分散X線スペクトロスコピー（Energy-dispersive X-ray spectroscopy）とも呼ばれ、英語の略称にはEDS、EDX、EDXS、またはXEDSがあります。

半導体デバイスと電子材料の分析において、SEMはイオンミリング、Focused Ion Beam（FIB）断面作製、Delayer（デレイヤ）技術などのさまざまな試料作製技術と組み合わせて使用され、分析者はチップ内部の多層構造、金属相互接続、誘電体層、接点界面を観察し、正確な寸法測定と欠陥判定を行うことができます。

SEM分析の応用

微細構造観察：SEMは、さまざまな材料や電子部品の高解像度の表面および断面観察を行い、ナノからマイクロスケールの構造特性を分析します。例えば、金属相互接続、誘電体層構造、微細パターンなどです。
薄膜と構造サイズの測定：多層構造の試料に対して断面観察を行うことで、薄膜の厚さ、ライン幅、構造寸法を正確に測定し、プロセスの品質と構造の完全性を評価することができます。
材料組成分析（EDS）：X線エネルギースペクトル分析を通じて元素の同定と半定量分析を行うことで、材料の組成、異物の起源、汚染物質の成分を判定することができます。
電気的欠陥観察（PVC）:低加速電圧電子ビームスキャンを利用した受動電圧コントラスト（Passive Voltage Contrast, PVC）分析により、オープン回路、漏れ電流、または高抵抗異常位置を検出できます。
ICリバースエンジニアリングと回路復元：Delayerと層技術および自動ステッチング画像を組み合わせることで、完全な回路構造画像を構築し、集積回路の逆解析および回路分析に重要な情報を提供します。
失効分析統合応用：SEMは、EMMI（Emission Microscopy）、OBIRCH（Optical Beam Induced Resistance Change）、ナノプロービング、FIB断面分析など、さまざまな故障分析技術と統合できます。技術の統合により、欠陥の位置特定効率が大幅に向上し、デバイスの故障メカニズムを正確に解析できます。

MA-tek SEM分析の優位性

MA-tekは半導体および電子部品分析分野で多年の実務経験を蓄積し、完全なSEM分析プラットフォームを構築しています。高解像度のSEM機器と完全な分析技術の統合を通じて、MA-tekは顧客が欠陥を迅速に特定し、微細構造の問題を解析し、高い信頼性のある材料および部品分析結果を提供することを可能にします。

高解像度 FE-SEM 設備：複数台の場発射型走査電子顕微鏡を配置し、ナノスケールの微細構造観察を行うことができます。
完全なサンプル準備技術：FIB、Ion Milling、Delayerなどの製造技術を組み合わせ、高品質な断面観察と構造分析を提供します。
クロステクノロジー故障分析プラットフォーム：SEMはEMMI、OBIRCH、Nano-probing、SAT、X線などの技術と統合して、完全な故障位置特定と分析プロセスを構築できます。
専門分析チーム：豊富な半導体プロセスとデバイス分析の経験を持ち、画像を迅速に解釈し、正確な故障メカニズム分析を行うことができます。

機台設備

MA-tekは複数の高解像度場発射型走査電子顕微鏡（Field Emission SEM, FE-SEM）を設置しており、ナノスケールの構造観察と材料分析能力を提供します。場発射型電子銃は高輝度と低エネルギー分散特性を持ち、低加速電圧条件下でも高解像度のイメージング能力を維持でき、特に先進プロセスノードとナノスケールの微細構造観察に適しています。

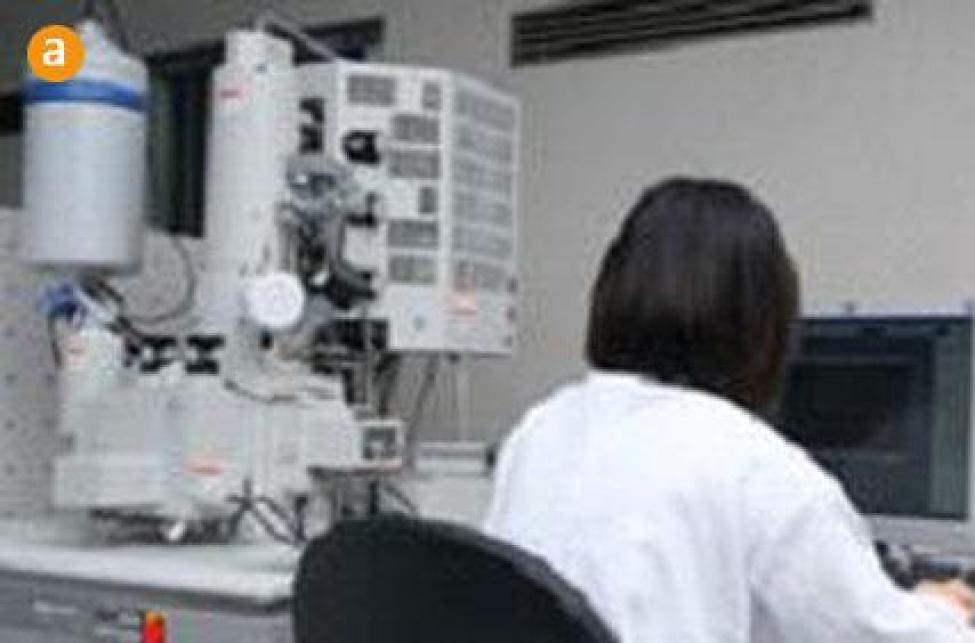

Hitachi S-4800 FE-SEM

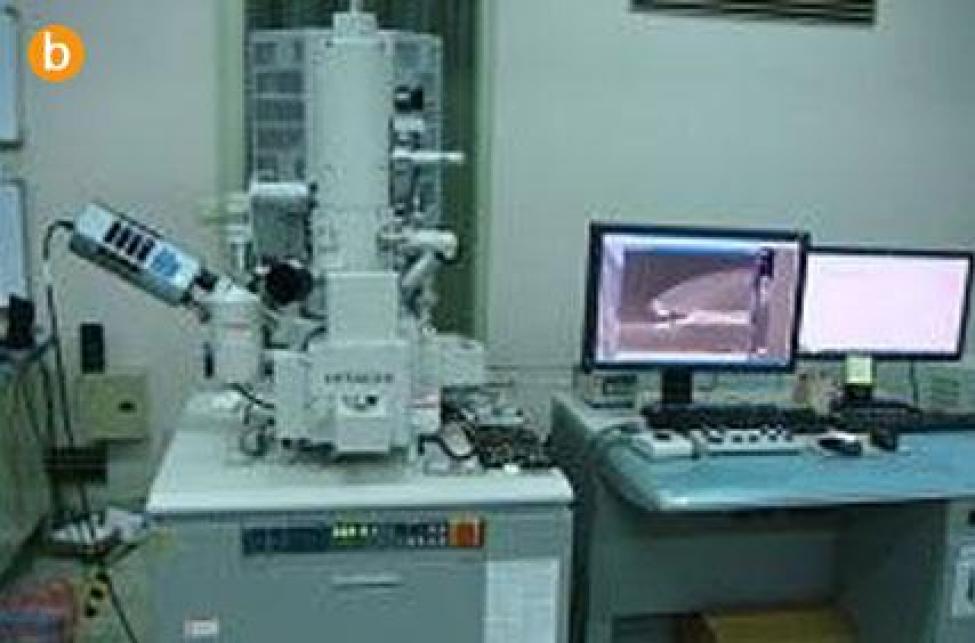

Hitachi S-8020 FE-SEM

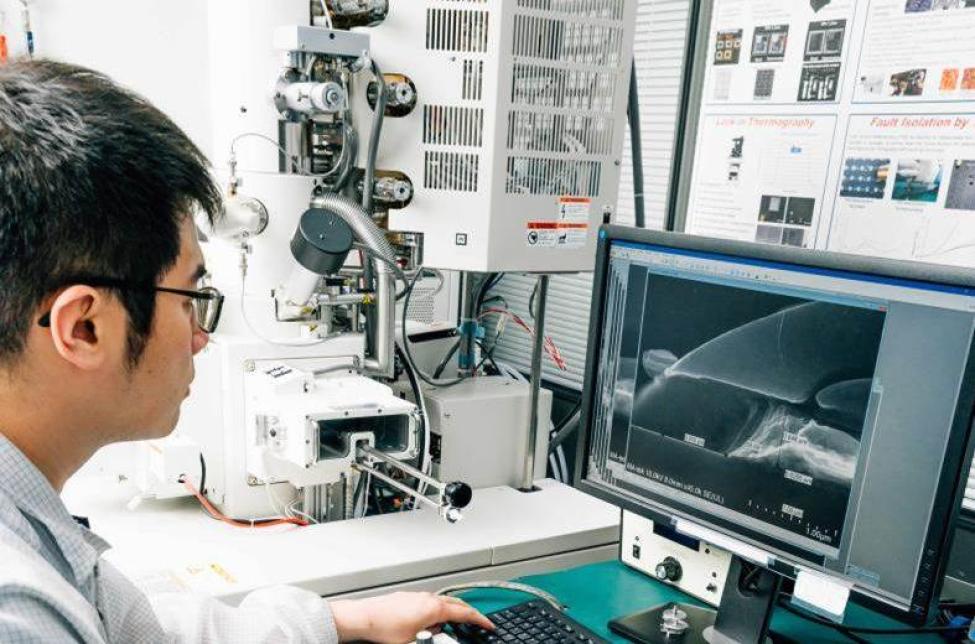

図｜Hitachi S-4800 FE-SEM

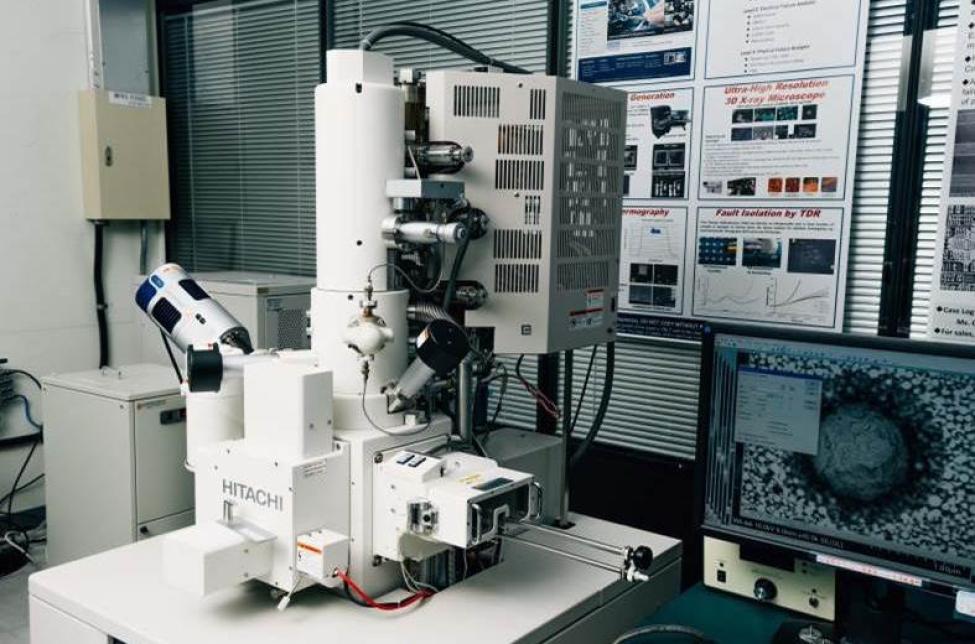

図｜Hitachi SU-8220 電界放出型走査電子顕微鏡装置

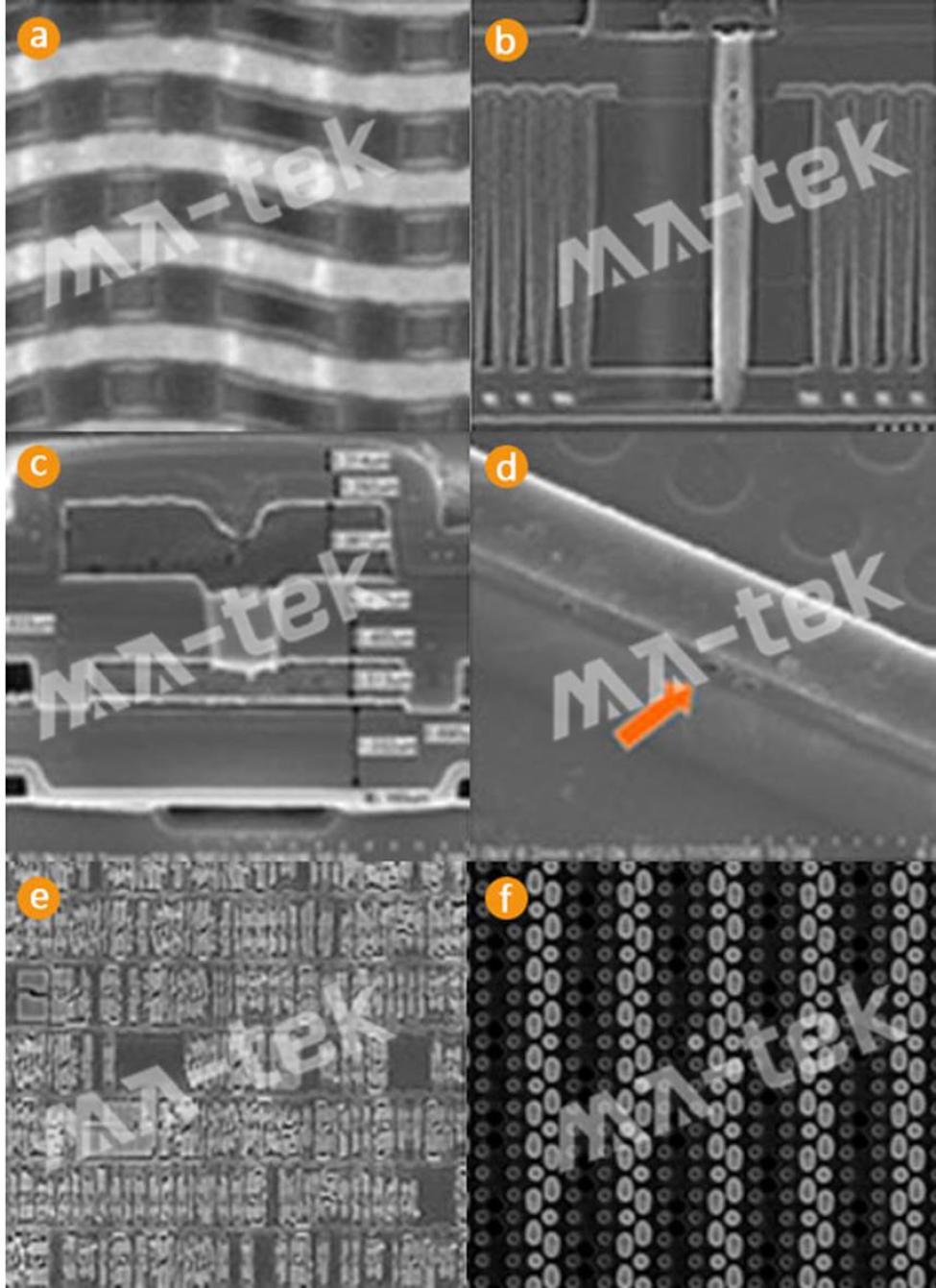

SEMによる半導体デバイス構造分析と故障位置特定の応用事例

(a) ダイナミックランダムアクセスメモリ（DRAM）セルのキャパシタ材料除去後の平面構造SEM上面観察は、セル構造とプロセス形状の分析に使用できます。

(b) DRAM ワードライン接点の横断面SEM画像で、接点構造と多層相互接続プロセスの品質を観察するために使用されます。
(c) DRAMの多層金属と誘電体構造の断面分析は、デバイス構造の完全性とプロセスの違いを評価することができます。

(d) 平面式 SEM 上視観察、デバイスの静電気（ESD）テスト後の局所的な損傷位置を示し、故障分析と欠陥の特定に使用される。
