AFM 原子力顯微鏡

Atomic Force Microscope
技術原理

原子力顯微鏡(Atomic Force Microscope, AFM)是一種高解析度的掃描探針顯微鏡技術,

可用於量測材料表面的奈米尺度形貌與結構特徵。AFM透過奈米尺寸的探針掃描樣品表面,

利用探針與樣品之間的原子間作用力,使探針懸臂產生微小偏移。雷射光照射於懸臂背面並反射至光檢測器,

偵測反射光的偏移量即可轉換為樣品表面的高度資訊,進而建立高解析度的表面形貌影像

因此廣泛應用於半導體材料與奈米材料研究。



早期AFM多採用**接觸式掃描(Contact Mode)進行量測,而目前常用的輕敲模式(Tapping Mode)

可有效降低探針與樣品接觸造成的刮傷與污染影響,提升量測穩定性。

此外,AFM亦可搭配不同模組進行多種物性量測,例如:

  • 電性分析
  • 磁性分析
  • 參雜分布分析(SCM模組)

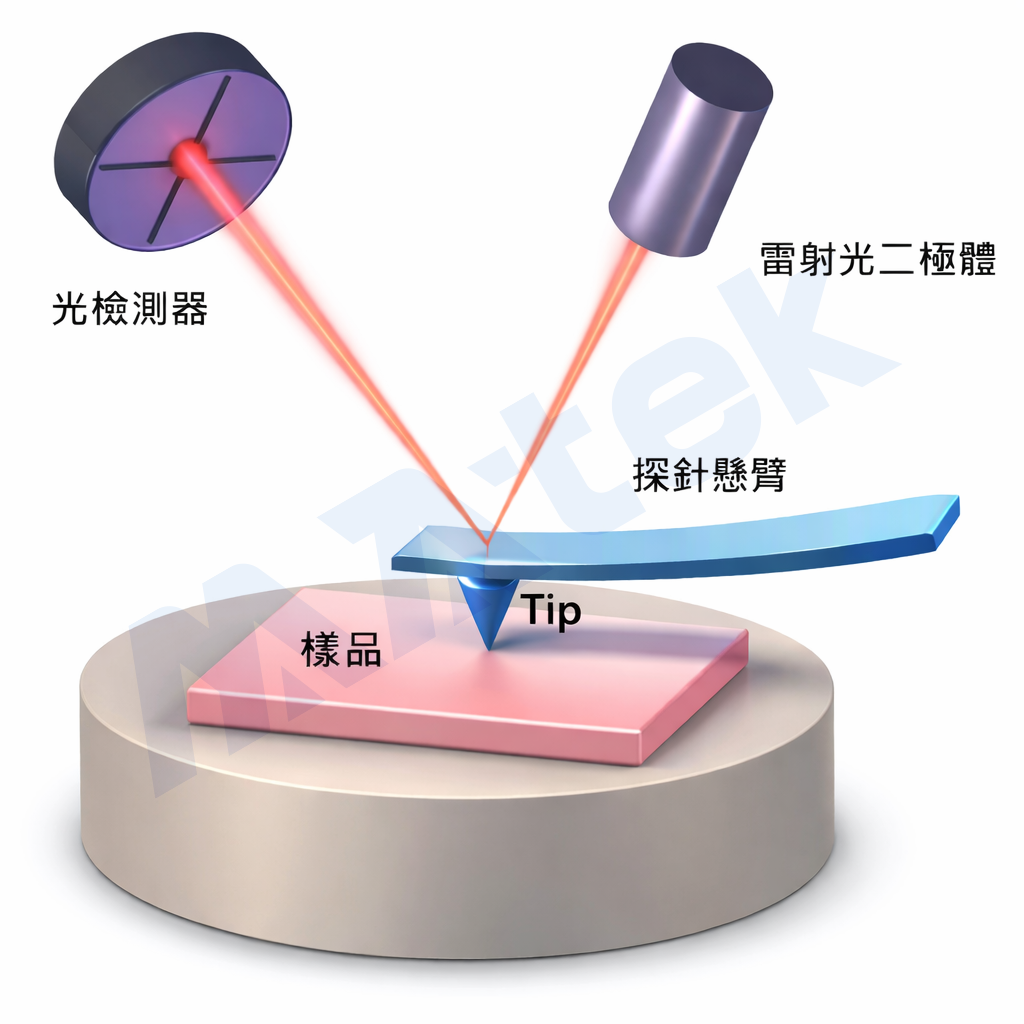

AFM 量測原理示意圖

AFM利用奈米尺度的探針(Tip)掃描樣品表面,當探針與樣品之間產生原子間作用力(如凡得瓦力)時,會使探針懸臂(Cantilever)產生微小位移。

雷射光照射於懸臂背面並反射至光檢測器,當懸臂因表面作用力而偏移時,反射光的位置也會改變。透過偵測雷射偏移量並轉換為訊號,即可重建樣品的表面形貌與奈米尺度結構。


分析應用
半導體材料分析
最大樣品尺寸可支援 12 吋晶圓(12” wafer) 的量測與分析。
薄膜與結構缺陷分析
可掃描觀察薄膜鍍層、微結構與表面缺陷。
三維表面影像分析
建立材料表面的3D形貌影像。
微區尺寸與高度量測
量測微小結構的尺寸與高度差異。
表面粗糙度分析
分析材料表面的奈米級粗糙度(Roughness)。
表面形貌量測
可量測 100 μm 以下範圍的高解析表面形貌。
機台種類

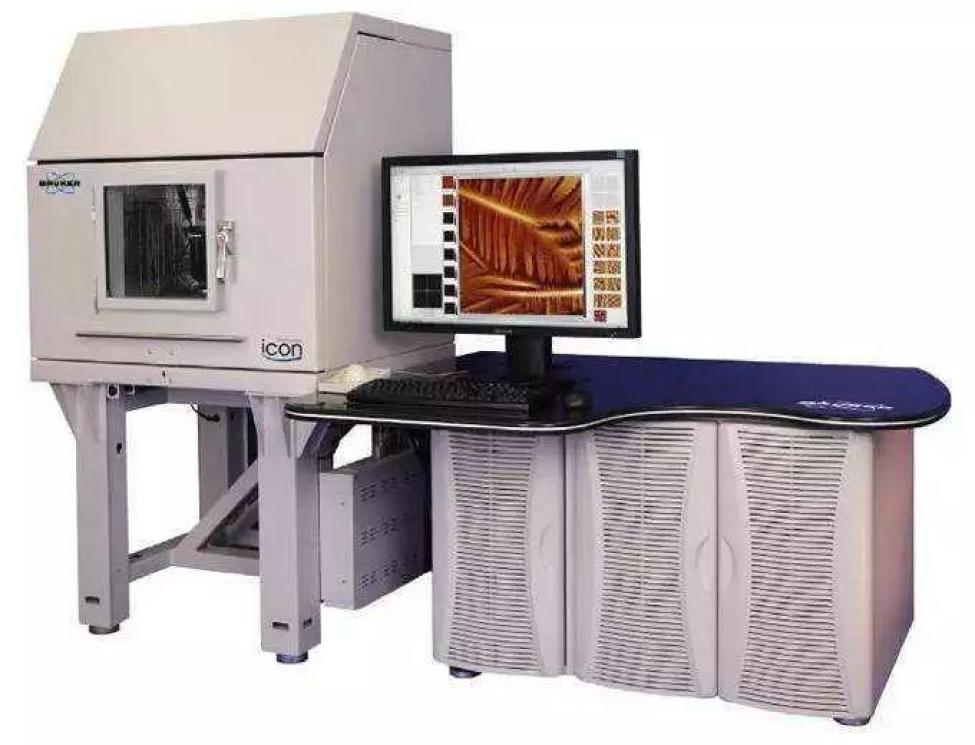

AFM ( Bruker ICON )

可進行奈米尺度的高解析表面形貌與物性分析。Dimension Icon 為研究級 AFM 平台,具備高穩定掃描系統與多種量測模式,可提供精確的奈米級結構與表面特性資訊。該系統可進行 奈米尺度三維表面形貌量測,並可搭配多種功能模組進行電性、機械性與材料特性分析,廣泛應用於半導體、奈米材料與先進封裝研究。



系統特色

  • 奈米級表面形貌量測能力

  • 高穩定度掃描平台與低噪訊設計

  • 支援多種量測模式(Contact / Tapping / PeakForce 等)

  • 可搭配多種功能模組進行物性量測

  • 適用於半導體與奈米材料分析

應用實例

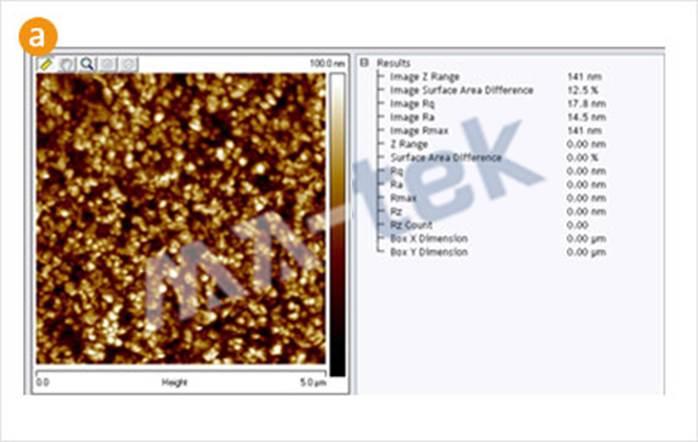

  • (a) 表面粗糙度分析

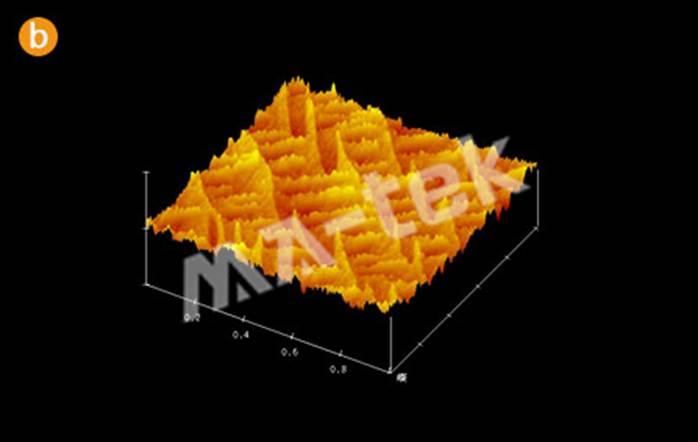

  • (b)3D影像

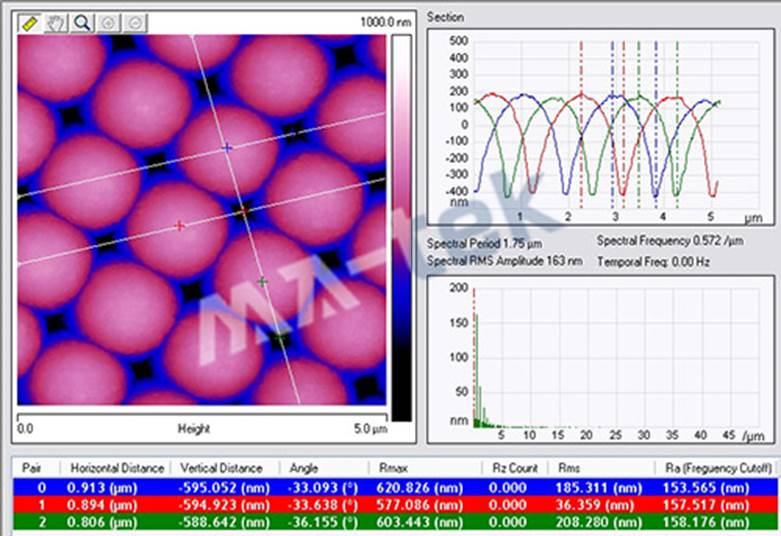

  • 剖面分析 (Section analysis)
