SAT 超音波掃瞄顯微鏡
超音波掃描顯微鏡(SAT, Scanning Acoustic Tomography),又稱 SAM(Scanning Acoustic Microscope),是藉由超音波於不同密度材料反射速率及回傳能量不同的呈像特性並選用不同頻率探頭藉以偵測先進封裝內部各介面層是否有脫層、空洞或是裂縫等異常,在電子封裝、半導體、導熱材料、樹脂複材與模組可靠度分析領域,SAT 是最重要的界面檢查工具之一,特別適合偵測肉眼與光學顯微鏡難以辨識的「內部缺陷」。
SAT 使用高於 20 kHz 的超音波頻率,而半導體級探頭通常介於 15–230 MHz;頻率越高,解析度越佳,然而穿透深度會下降,因此探頭需要依據封裝厚度、樹脂種類、結構材質做專業選用,SAT 的介質以「純水」為聲波傳導媒介,水能有效提升聲學耦合,使超音波能以最小損耗進入樹脂、矽、金屬或多層封裝內部,將收到訊號(聲阻訊號)轉換成 A-scan(波型圖)、C-scan(影像圖)、B-scan(影像圖)、S-Image(Hitachi機台影像圖)、3D影像...等。
SAT 的成像基礎來自超音波在不同材料間傳遞時所產生的反射、散射與穿透量變化,其操作原理包含以下三個核心機制:
- 超音波傳遞與聲阻抗差異:SAT 的核心原理來自「聲阻抗」的差異,當超音波從水介質傳入不同材料,如矽晶粒、金屬、樹脂、空氣、膠材、陶瓷時,每一種材料的聲阻抗不同,產生的反射強度也會不同,聲阻抗差異越大(例如:樹脂 vs. 空氣),反射越強,因此 SAT 對「空洞、脫層、裂縫」特別敏感。
- 深度層掃描(Depth Profiling):超音波發射後,會依照材料界面的密度與彈性產生不同回波訊號(Echo),經由時間延遲(Time of Flight)、反射強度(Amplitude)與散射模式(Scattering Profile)計算,即可將封裝內部不同深度的界面重建成三維影像,透過連續的深度掃描,可以逐層檢查樹脂、晶粒、焊料與封裝結構間的接合狀態。
- 高頻超音波與解析度:SAT 探頭頻率一般可涵蓋 15–230 MHz,低頻具備更強的穿透力,適合厚封裝;高頻具有更高解析度,可辨識微小界面異常, SAT 能檢測厚度大於 4 mm 的封膠模塑封裝,同時也能辨識先進封裝中的細微剝離結構,適用於大型 BGA、QFN、Power module。
SAT 超音波掃描顯微鏡常用於偵測封裝內部的脫層、氣洞、裂縫、崩裂、樹脂不均與貼合異常等各類隱性缺陷,尤其是那些 X-ray 或光學方法難以捕捉的界面問題,隨著 IC 封裝朝更薄、大尺寸、多層堆疊與複材整合發展,SAT 已成為驗證封膠品質、晶粒貼附、介面完整性與多層結構可靠度的標準分析工具。
在封裝結構分析上,SAT 能以高對比成像清楚辨識封膠破裂(Package Crack)、介面剝離(Delamination)、晶粒崩裂(Die Crack)、樹脂內部空洞(Void in resin)、填孔接觸不良以及 die attach 鋪膠不均等問題,其高敏感度足以呈現極薄介電層中的氣隙、金屬填孔內的微小空洞,並能評估無鉛錫球 reflow 後樹脂封裝中的界面狀態。
在功率模組、電源元件與陶瓷複材封裝中,SAT 對金屬/陶瓷界面、散熱材料貼合層與銀膠接著的檢測更具不可替代性。超音波可穿透樹脂、陶瓷與多層材料,使內部界面變化以高靈敏度呈現,提供製程改善、封裝優化與可靠度分析的重要依據。
1. 封裝崩裂(Package Crack):可檢測 molding compound、環氧樹脂或封裝外圍因熱應力或機械應力產生的裂縫,並可追蹤裂縫的延伸方向與深度。
2. 層間剝離與脫層(Delamination):能辨識 molding 與 substrate、DAF 與晶粒、Underfill 與 RDL 等界面的局部剝離,是封裝可靠度失效的關鍵指標。
3. 樹脂內部空洞(Voids in Resin):可評估 molding 封裝、Underfill 填充或 die attach 中因氣泡、濕氣或材料混合不均造成的空洞,對後續熱循環可靠度有高度影響。
4. 晶粒崩裂(Die Crack):能觀察晶粒邊緣或內部因應力造成的 crack,是晶片可靠度分析的重要項目之一。
5. 晶粒貼附(Die Attach)品質評估:能判斷銀膠(Ag epoxy)、DAF 膜、Solder Die Attach 的鋪展與附著狀況,是功率模組與高功率封裝不可或缺的驗證項目。
6. 金屬填孔(Via / Plated Hole)接觸不良:可辨識 TSV、ReVia 或 PCB via 中金屬填孔不完整的狀況,例如孔內空洞、夾雜物或填孔密度不均。
閎康科技具備 Hitachi FS300II 與 Sonoscan GEN6 兩大高階 SAT 設備,能滿足從一般封裝、BGA、QFN 到高功率模組、MEMS 與先進材料的多層界面分析需求。
-

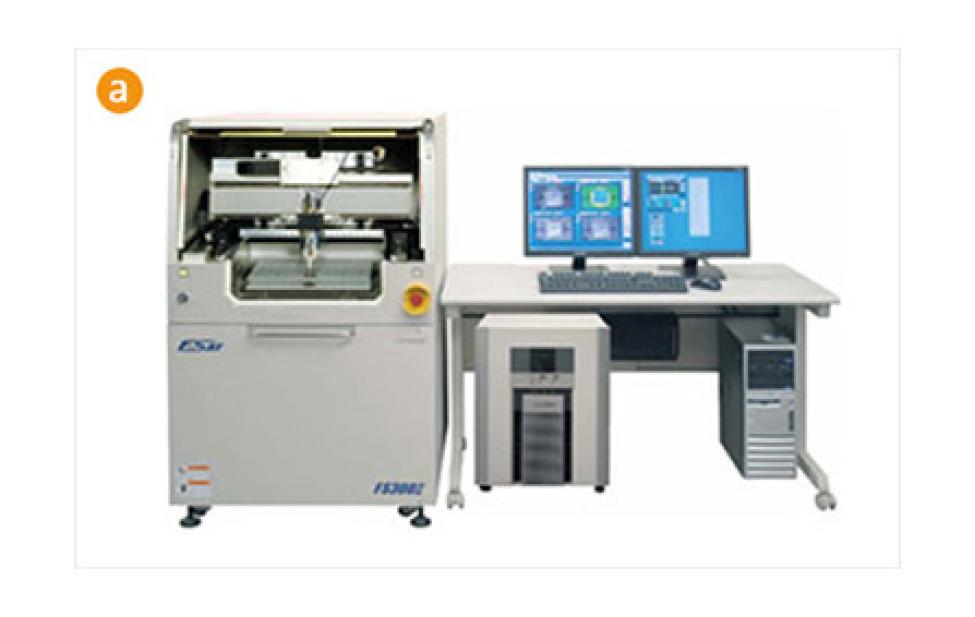

圖|Hitachi FS300II
-

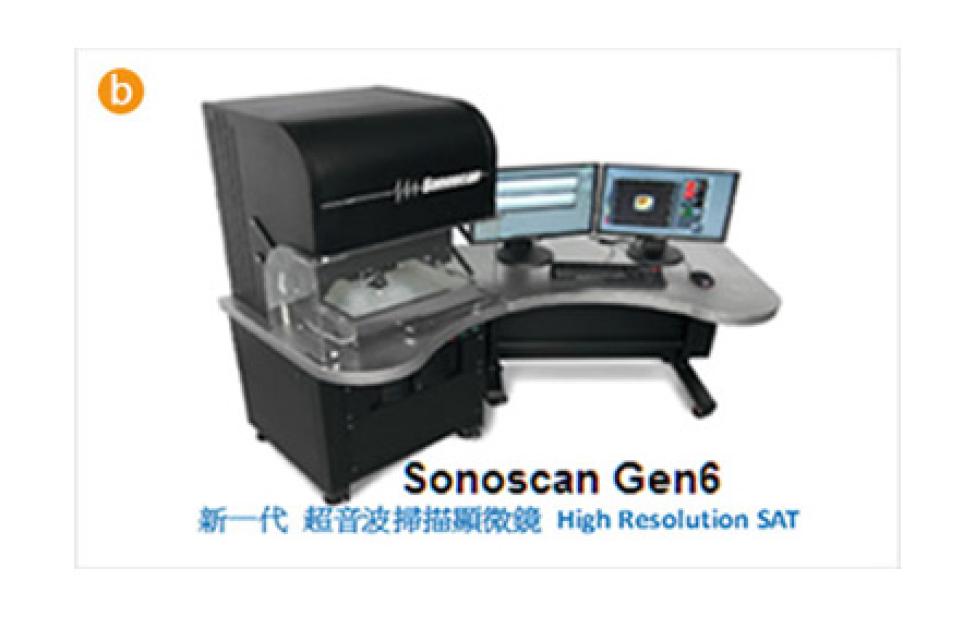

圖|Sonoscan GEN6
- 高頻寬探頭(15–230 MHz):探頭頻率涵蓋 15–230 MHz,可依材料特性、封裝厚度與結構需求選擇不同探頭,以在穿透力與解析度間進行最佳化選擇,高頻探頭能辨識極微細的界面缺陷,低頻探頭則可檢測厚封裝或材料堆疊較多的產品,使成像在穿透深度與解析度之間取得最優平衡。
超音波頻率 特性 適用範圍 15–30 MHz 穿透力強 厚封裝、樹脂體、功率模組 30–100 MHz 解析度與穿透力平衡 大多數 IC 封裝 / PCB 100–230 MHz 高解析度、可辨細微缺陷 WLP、MEMS、Microelectronics - 高速度掃描(最高 1000 mm/s):高速掃描能力可支援大量試片檢查,提高量產品質控管效率。同時可維持定位精準度,使封裝內部缺陷判讀更具可靠性。
- 高深度解析度(0.5 μm):閎康的 SAT 系統具 0.5 μm 的高度分辨率,可精準區分相近層間界面差異,如 DAF(Die Attach Film)黏著不均、Underfill 裂縫、封膠樹脂內細微空洞等。
- 多模式成像能力:SAT 擁有多種掃描模式,能讓同一顆樣品從不同角度被完整剖析,透過多模式整合,工程師可迅速判讀缺陷深度、界面異常位置與接著品質狀況,大幅提升問題定位效率,同時也能依材料特性與缺陷類型,選擇最適合的量測方式,確保分析結果更準確可靠。
掃描模式 特性 A-scan(單點波形掃描) 顯示單一位置的回波時間與強度,提供界面深度與反射特性資料。 B-scan(剖面掃描) 呈現沿直線方向的側視截面,可清楚判斷缺陷位置在 Z 軸的深度。 C-scan(平面掃描) 呈現特定深度的 2D 缺陷分布,是封裝品質檢查最常用的模式。 S-image(多層影像疊加) 整合不同深度影像,用於分析封裝結構多層界面差異。 T-scan(透射掃描) 由另一側接收聲波,適合檢查整體材料透射率與大面積缺陷。 3D Acoustic Imaging(立體聲學影像) 將多層掃描結果整合成三維結構,用於視覺化 crack 走向、delamination 範圍與材料內部幾何特性。
-

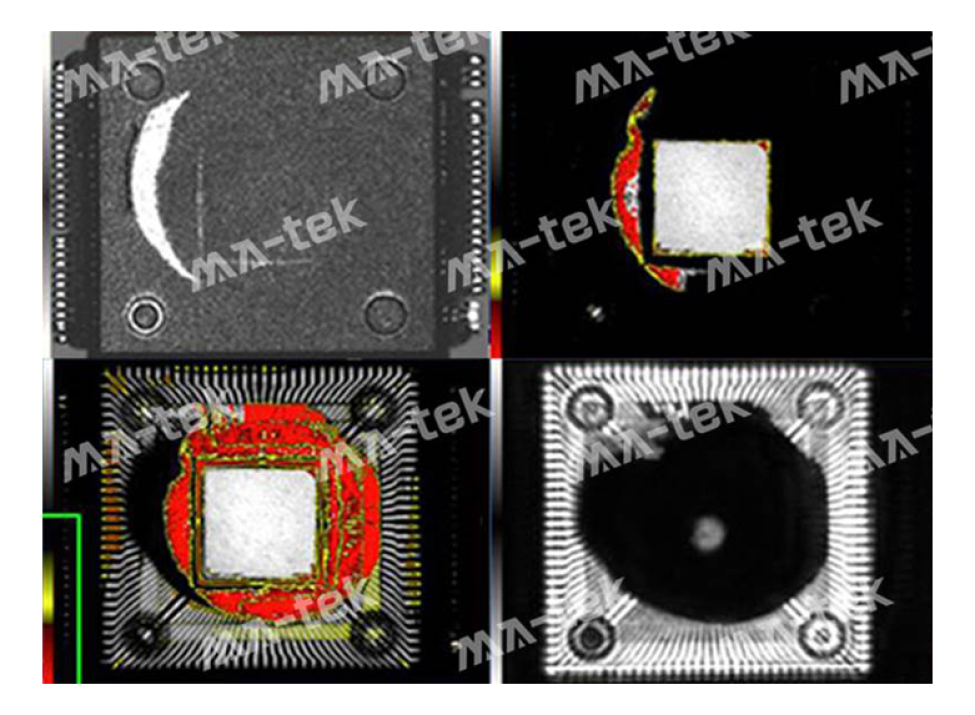

圖 |SAT C-scan 影像顯示封裝內部脫層(Delamination)與 Die Attach 異常
左上與右上圖可觀察到晶粒邊緣與封裝材料界面出現明顯高反射區域,代表界面產生脫層或黏著不良。右上圖透過色階強化顯示缺陷範圍,可清楚辨識異常區域的位置與分布。下方影像則顯示完整封裝結構的掃描結果,其中紅色區域代表聲學反射強烈的位置,通常對應於空洞、脫層或界面分離現象。
-

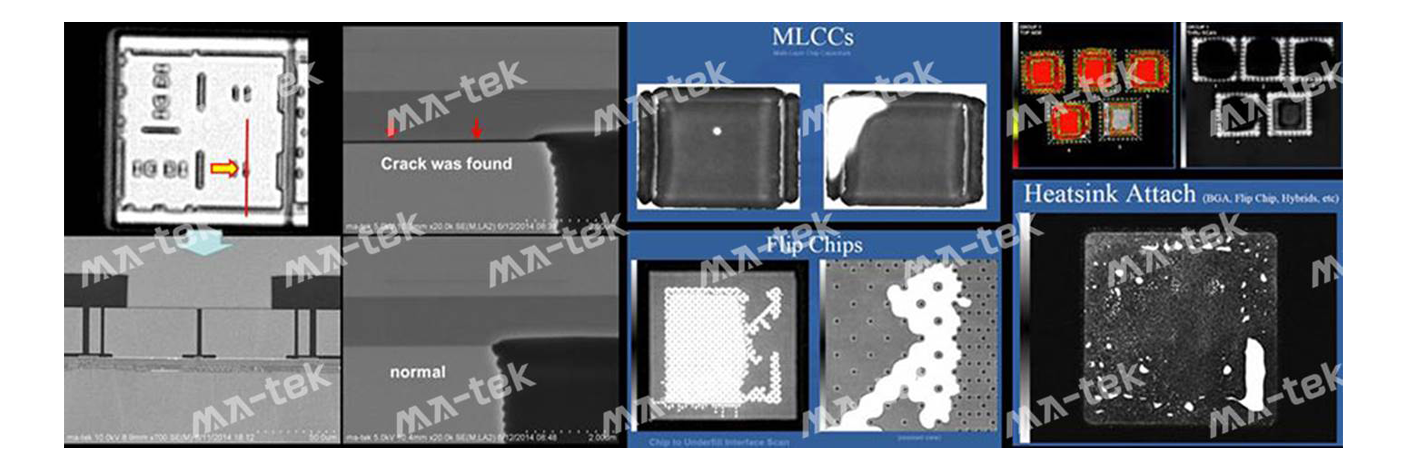

圖 |SAT 應用於多種電子封裝缺陷檢測案例
SAT 在不同電子元件中的典型應用,包括封裝裂縫(Package Crack)、MLCC 元件缺陷、Flip-chip 封裝空洞以及散熱片黏著不良等情況,由於不同材料界面具有不同的聲阻抗特性,當超音波掃描至界面時會產生明顯的回波差異,使封裝內部的裂縫、空洞或剝離區域在影像中呈現出高對比度。
-

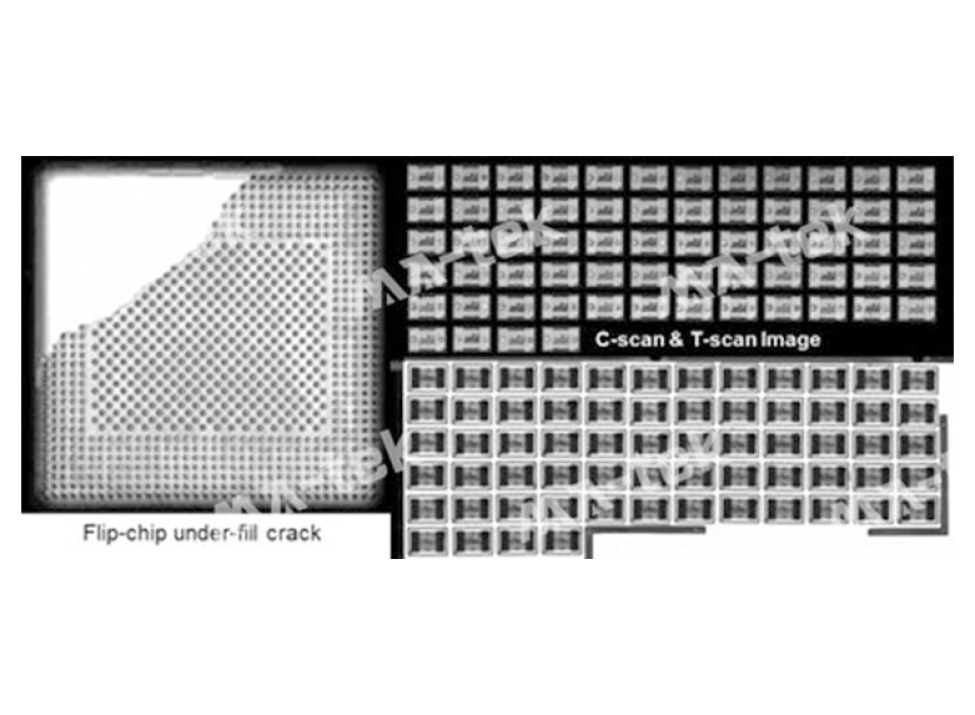

圖 |SAT 超音波掃描顯微鏡於半導體封裝缺陷檢測之典型案例
多種 SAT C-scan 影像範例,包含封裝裂縫(Package Crack)、晶片貼附界面異常、MLCC 元件缺陷、Flip-chip 空洞以及散熱片黏著不良等。由於不同材料界面具有不同聲阻抗,當超音波掃描時會形成明顯的反射對比,因此能清楚辨識封裝內部的剝離、裂縫與空洞等缺陷位置。
-

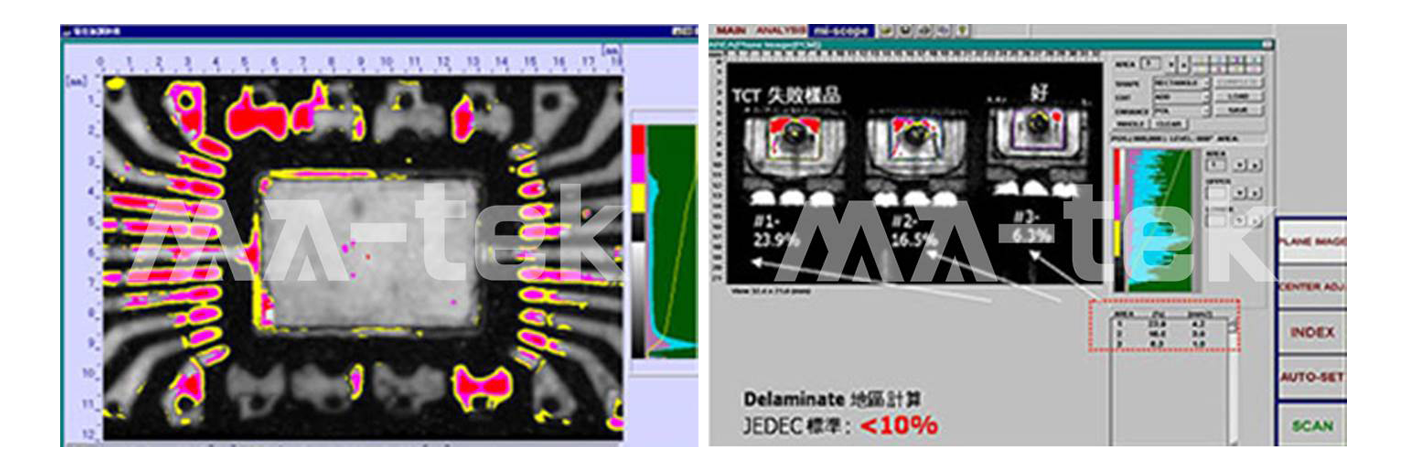

圖|SAT C-scan 影像之封裝脫層(Delamination)定量分析
SAT 影像可透過軟體進行缺陷面積統計,將封裝界面脫層區域以顏色標示並計算比例。圖中範例顯示不同樣品於熱循環試驗(TCT)後的界面剝離狀況,並依據 JEDEC 封裝可靠度規範進行判定,透過 SAT 的高解析度掃描與影像分析,可快速量化封裝內部脫層比例,評估封裝可靠度與製程品質。
