銲線接合是在晶粒與封裝接腳之間建立電性連接的關鍵製程。依據線材與製程方式不同，主要可分為兩種銲線方式：
-
球型接合（Ball Bonding）
使用金線（Au wire）或銅線（Cu wire）進行銲線接合。先利用電弧形成金屬球（Free Air Ball），再將金屬球壓接於焊墊上形成第一焊點（1st bond），之後形成銲線弧形並完成第二焊點（2nd bond）。 -
鍥型接合（Wedge Bonding）
使用鋁線（Al wire）進行接合，利用楔形工具直接壓接形成焊點，常應用於功率元件或特殊封裝需求。

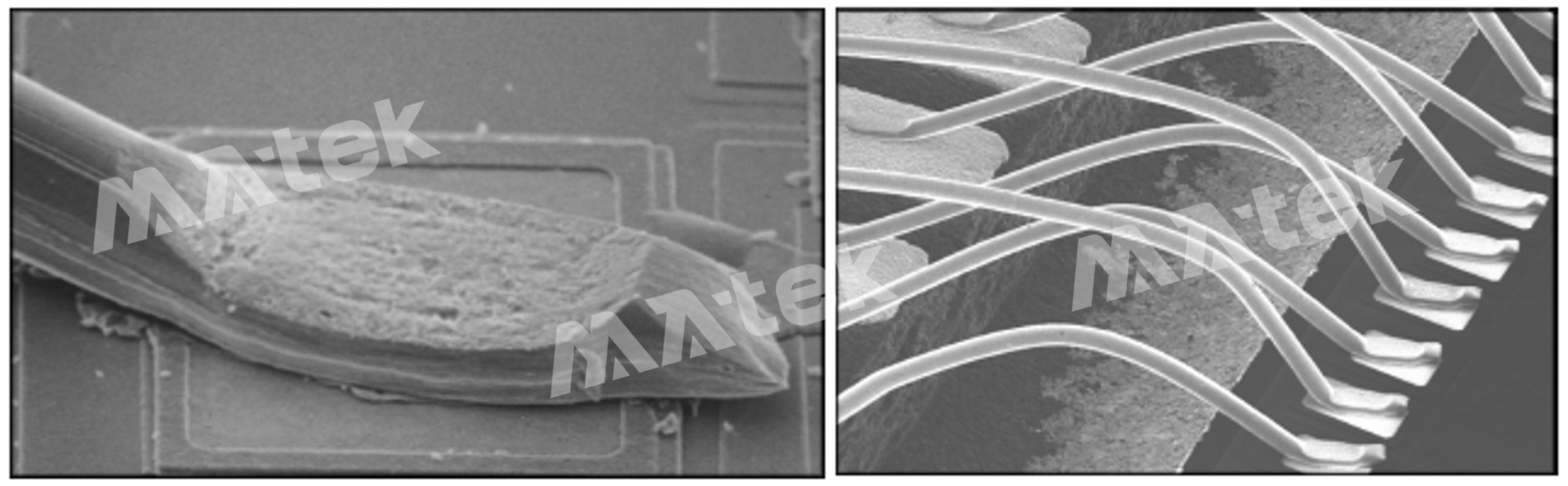

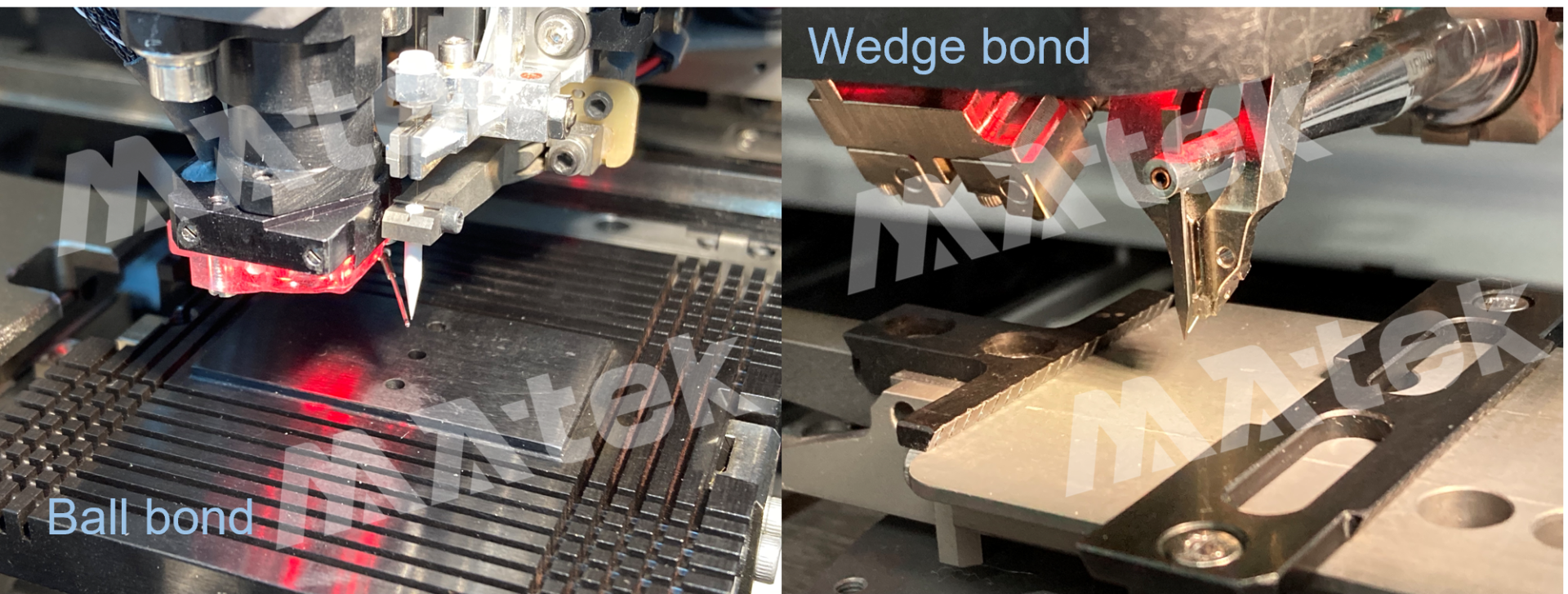

圖｜(a) 球型接合 ( 金線 & 銅線 ) (b) 鍥型接合 ( 鋁線 )透過精準控制焊接溫度、壓力與超音波能量，可確保焊點具有良好的導電性與機械強度。
銲線技術廣泛應用於：
-
晶粒直接封裝（COB, Chip-on-board）
-
晶粒堆疊封裝
-
PCB板覆晶連接
-
高腳數IC封裝
-
COF / COG 顯示器元件再銲線

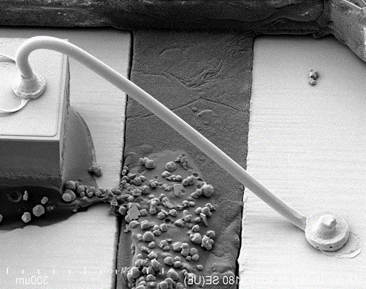

圖｜銲線製程示意圖銲線製程由焊球形成、第一焊點、線弧形成到第二焊點完成，建立晶粒與封裝之間的電性連接。從焊球形成到第二焊點完成的精密接合，完整的銲線製程通常包含以下步驟：
-
Free Air Ball 形成：透過電弧放電形成金屬球。
-
第一焊點（1st Bond）：將金屬球接合於晶粒焊墊。
-
Looping（線弧形成）：控制銲線高度與弧形。
-
第二焊點（2nd Bond）：將銲線接合至封裝引腳或基板。
閎康科技不僅提供封裝打線服務，更結合完整材料分析與失效分析能力，可提供半導體研發與問題解析的整合服務，透過完整的封裝與分析技術整合，閎康科技可協助客戶加速產品研發與問題診斷，提供高效率且高可靠度的半導體技術服務。
-
高精度細間距銲線能力（22 μm pitch）
-
多種線材與封裝形式支援
-
提供彈性封裝服務交期，可支援研發專案與緊急測試需求。
-
普通件：5 個工作天
-
急件：3 個工作天
-
特急件：1 個工作天
-
-
封裝、分析與可靠度測試整合服務
封裝研發、可靠度驗證與失效分析的重要支援，閎康科技 IC 封裝打線服務可支援多種研發與分析需求，包括：
-
快速封裝（Prototype Packaging）
支援研發樣品快速封裝。 -
電性測試（Electrical Verification）
驗證晶片封裝後的電性功能。
-
晶粒黏著（Die Attach）
將晶粒固定於封裝基板或測試板。 -
金線 / 銅線 / 鋁線銲接
完成晶粒與封裝接腳的電性連接。
-
晶片切割（Die Saw）
將 wafer 切割為單顆晶粒。 -
銲線推力 / 拉力測試
評估焊點強度與可靠度。 -
SEM / X-ray 檢查
檢查封裝品質與焊點結構。
圖｜鋁線銲線於50um間距( 直線的 ) -
金線最小 pitch：22 μm
-
金線直徑：0.5 mil
-
鋁線 pitch：50 μm
-

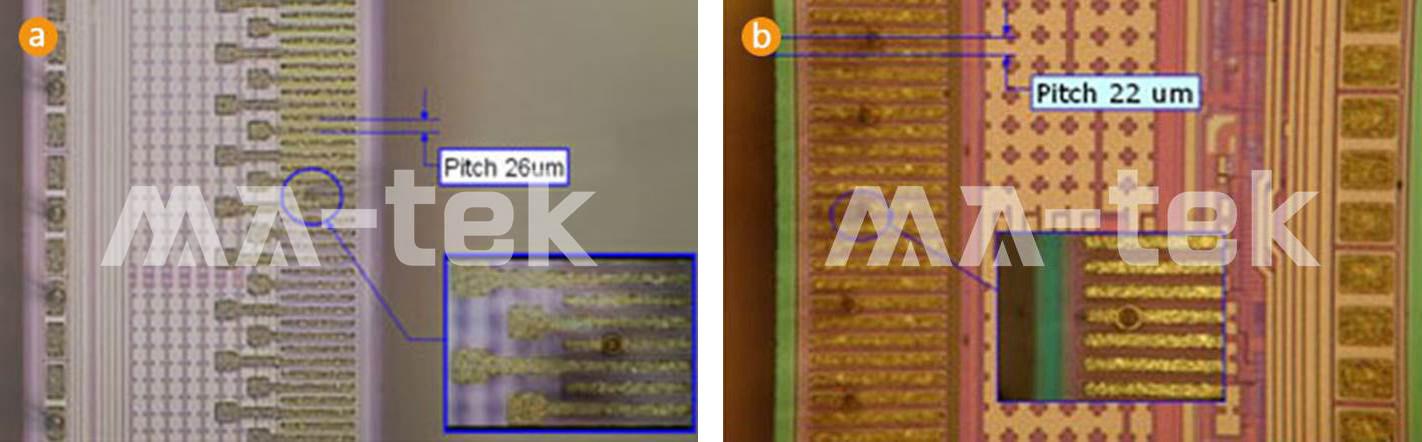

圖｜(a) 26um 的金凸塊間距產品的光學照片 * 金線直徑 = 0.5 mil
(b) 22um 的金凸塊間距產品的光學照片 * 金線直徑 = 0.5 mil
-

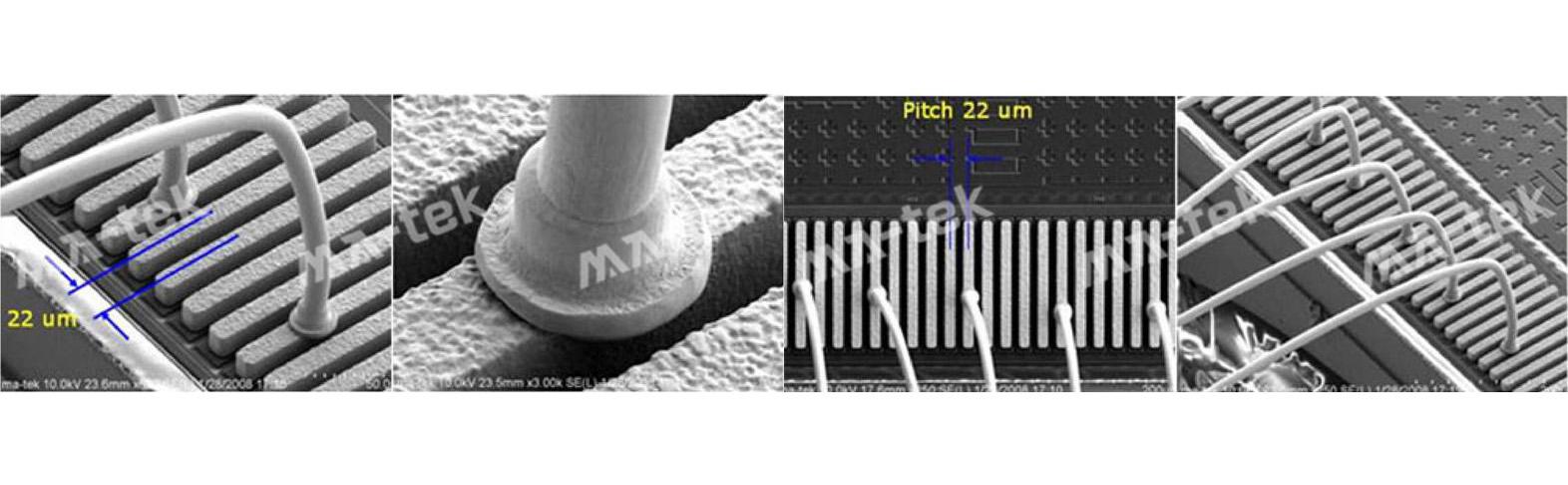

圖｜22um 的金凸塊間距產品的掃瞄式電子顯微鏡照片
* 金線直徑 = 0.5 mil

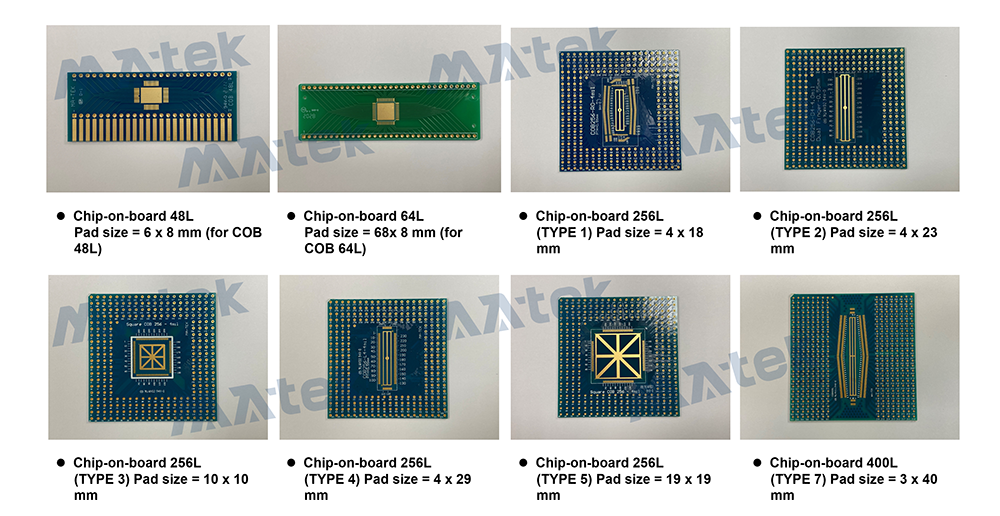

閎康科技可提供多種 Chip-on-Board（COB） 封裝設計，包括
COB 封裝可將晶粒直接封裝於基板上，適用於研發測試與高腳數封裝應用。閎康科技支援多種 Chip-on-Board 封裝型式，可提供多種 Chip-on-Board（COB） 封裝設計，包括：
-
COB 48L
-
COB 64L
-
COB 256L
-
COB 400L
-
COB材料均可選擇 Back-side & front-side or 植針與非植針。

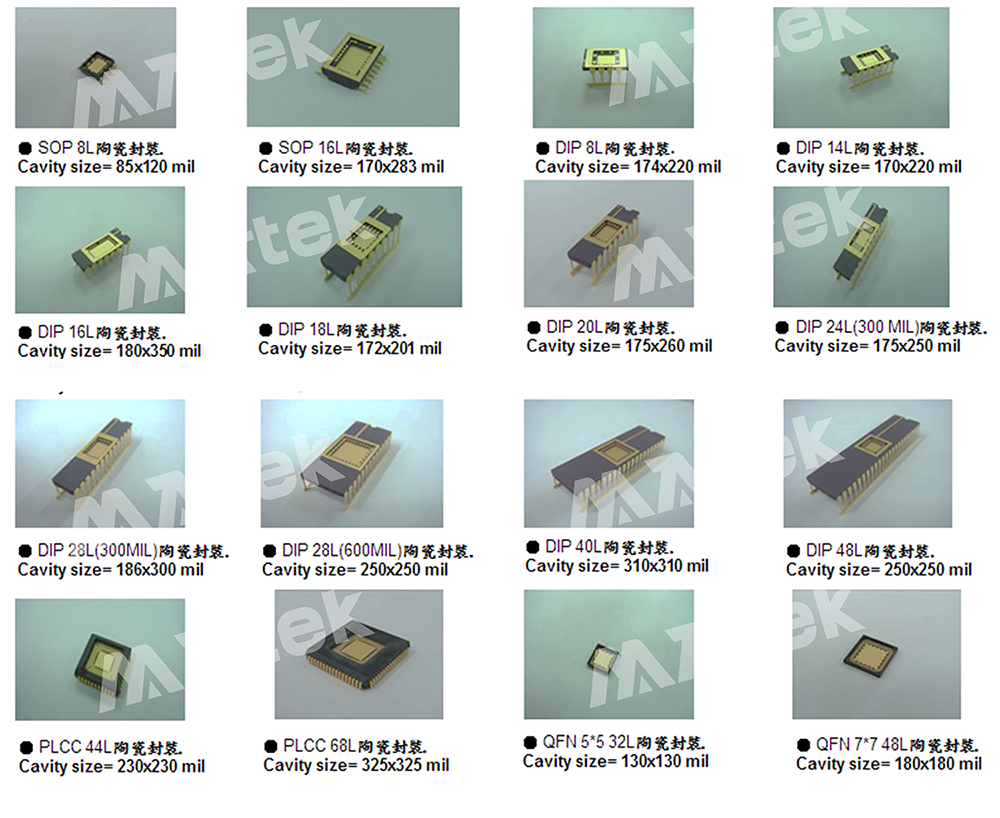

除了 COB 封裝外，閎康科技亦可提供多種陶瓷封裝型式，不同封裝型式可依客戶測試需求進行選擇：

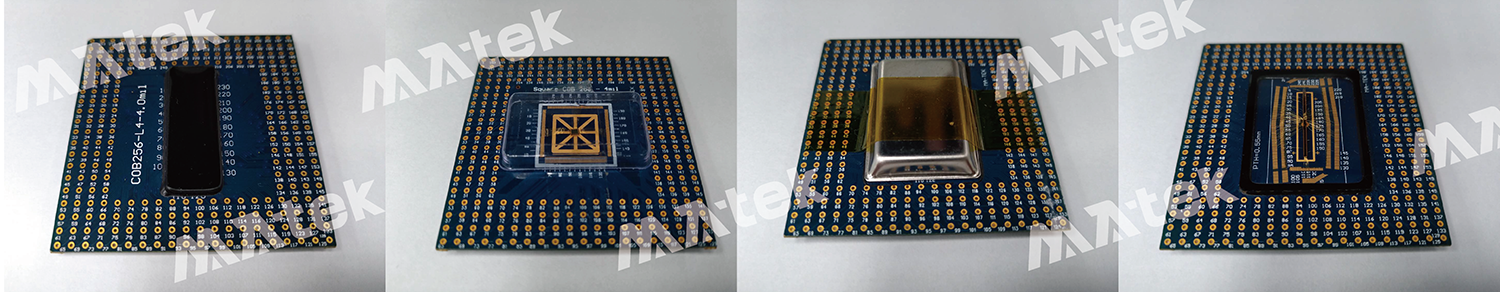

閎康科技提供多種晶片保護方式，封裝完成後可選擇不同上蓋形式：
-
封黑膠（Epoxy Encapsulation）
-
玻璃蓋（Glass Lid）
-
金屬蓋（Metal Lid）
-
塑膠蓋（Plastic Lid）
金線：0.5 mil / 0.6 mil / 0.7 mil / 0.8 mil / 1.0 mil / 1.2 mil
銅線：0.8 mil / 1.0 mil / 1.2 mil
鋁線：0.7 mil / 1.0 mil / 1.2 mil
